產品概述

Y、YKS、YKK355~630系列中型高壓三相異步電動機是我公司通過引進國外先進設計和制造技術,結合我公司長期生產電動機的經驗,并按照國家和行業的相關標準開發、設計的最新產品。該系列電動機的功率等級、電氣性能和安裝尺寸均符合國家標準GB755和國際電工委員會IEC34-1等。

其中,Y系列為基本系列,YKS、YKK分別是Y系列派生系列。本系列電動機普遍具有高效節能、低噪聲、振動小、質量可靠、安裝及使用維護方便等優點。

適用范圍

本系列電動機可驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械,因而被廣泛應用于電站、水廠、石化、冶金、礦山等行業。

產品使用條件

安裝型式:標準電機的安裝方式IMB3(臥式帶底腳）根據用戶的需要可提供其它安裝方式。如:IMB35等

防護等級:Y系列電機外殼防護等級為IP23,YKS、YKK系列電機外殼防護等級為IP44、IP54或IP55

冷卻方式:Y——系列電機標準電機的冷卻方式IC01,YKS系列電機——標準電機的冷卻方式IC81W,YKK系列電機——標準電機的冷卻方式IC611或IC616

定額:連續工作制(S1)

額定電壓:6KVKV,客戶需要,我公司也可以生產3KV、10.5KV、11KV級各種規格電動機

額定頻率:50Hz.

海拔不超過1000m

環境空氣溫度范圍最高不超過40℃,滾動軸承電機最低環境空氣溫度不低于-15℃,滑動軸承電機不低于5℃

電機運行時,允許電機工作電壓偏差±5%

額定頻率為50Hz,允許頻率偏差±1%

對于YKS系列電動機,冷卻入口處冷卻水的溫度不超過33℃,最低為5℃C

結構及特點

Y、YKS、YKK系列電機采用國際上流行的箱式結構,工藝性能高。拆下防護罩(或冷卻器)后即可觀察及觸及電機內部,便于電機的安裝、維護。接線盒結構緊湊,防護等級高,在連接可靠的接線端子同時,接線方式靈活,可多方位接線。

電機轉子普遍采用鑄鋁轉子,轉子籠條、端環和風葉等一次成型,提高了運行可靠性;定子采用外壓裝結構,F級絕緣材料和防暈材料及真空浸漬處理使電機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

電機軸承使用滾動軸承(其中H500及以上的2極電機使用滑動軸承),防護等級高,其中采用滾動軸承結構的電機有不停機加油和排油裝置,提高了電機運行效率。用戶也可依據電機功率大小及轉速來選定電機軸承。

技術數據表

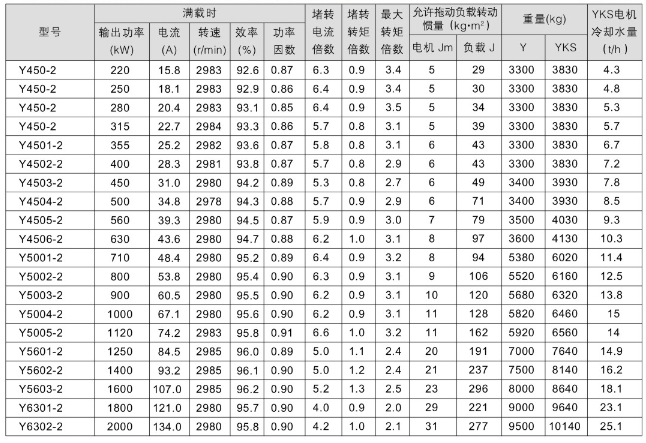

Y355~630（IP23）、YKS（IP44、IP54、IP55）系列（6KV）技術數據

Y（IP23）、YKS（IP44、IP54、IP55）系列（10KV）技術數據
